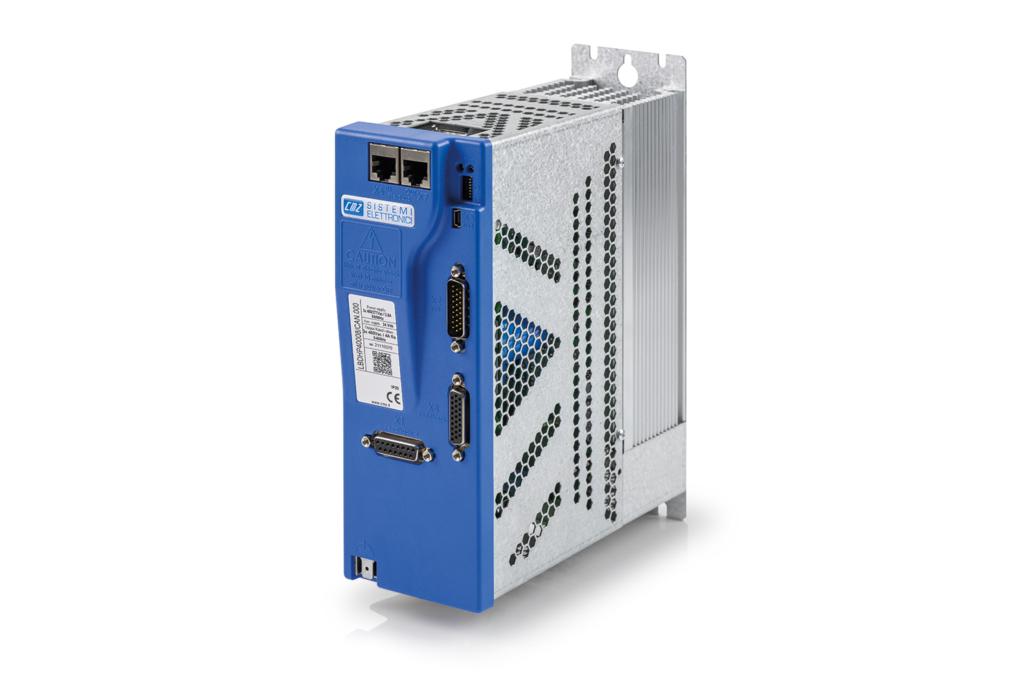

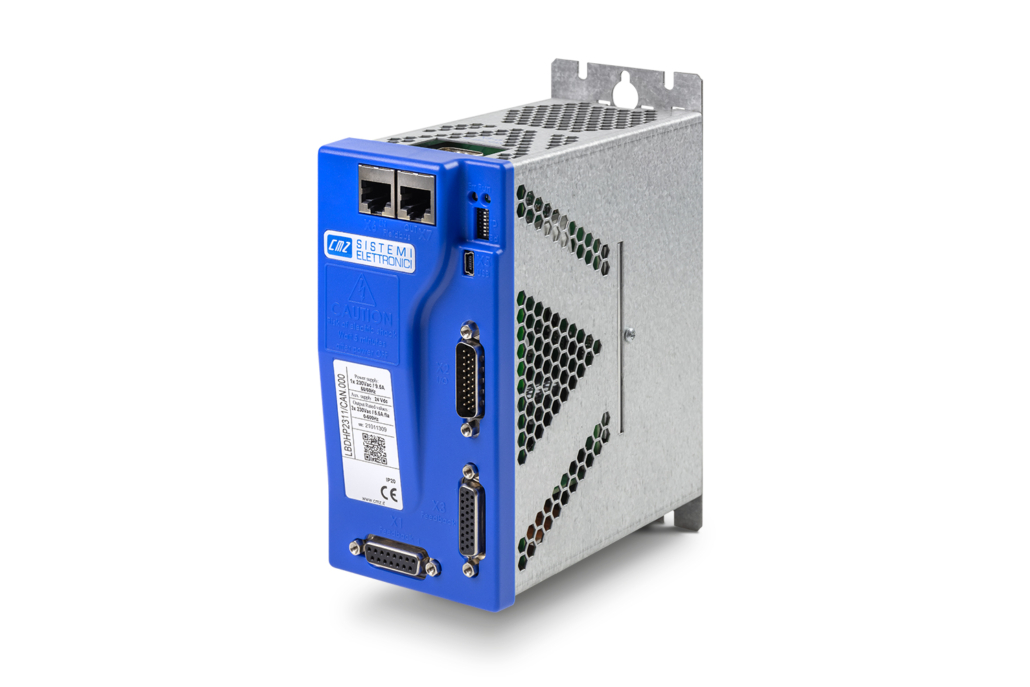

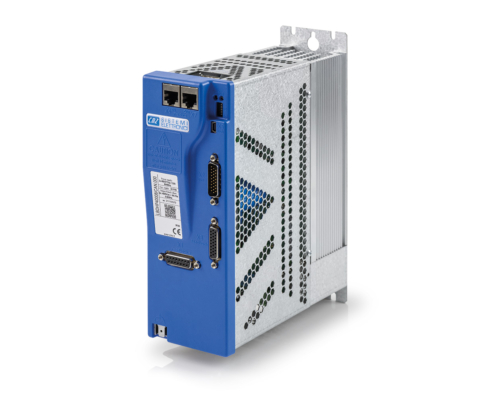

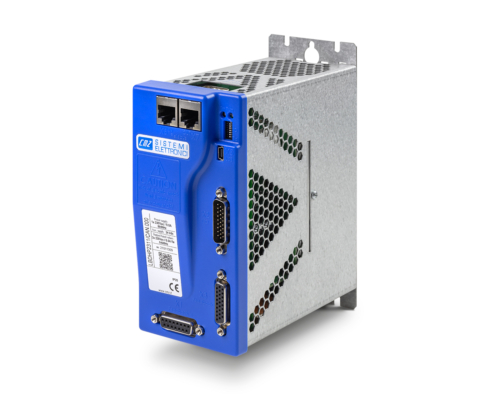

LBD/HP400

Servo azionamento brushless LBD stand alone

CMZ produce e offre una gamma completa di servoazionamenti per applicazioni di motion control.

Gli azionamenti LBD sono sistemi brushless stand alone estremamente compatti, affidabili e ad alta performance.

La gamma comprende le serie LBD/HP400 – LB400 400Vac trifase e LBD230 230Vac monofase. In abbinamento a motori brushless, sono adatti a tutte le applicazioni su macchine ad elevata prestazione cinematica.

I sistemi sono dotati della funzione standard di sicurezza STO a livello SIL3.

E’ disponibile anche l’interfacciamento con ingresso analogico e simulazione con motori stepper.

Gli azionamenti LBD sono predisposti all’utilizzo con i controllori FCT di CMZ oppure di brand differenti che utilizzano CODESYS 3.5.

Dimensioni mm: H 148 x W 70 x D 143. Peso Kg: 1,5

Disegno 3D

SPECIFICHE TECNICHE

POWER SUPPLY

230Vac single-phase. 400 Vac three-phase

CONTROL SUPPLY

24Vdc

RATED CURRENT

230Vac: 5,5A – 8,5 A

400Vac: 4 – 10 – 22,5 – 35 – 75 A

PEAK CURRENT

230Vac: 11A – 17A

400Vac: 8 – 20 – 45 – 100 – 200 A

INTERFACE

CANopen DS402 (2 RJ45 connectors), EtherCAT, ± 10V, Pulse/direction

FEEDBACK

Resolver, TTL incremental encoder, TTL incremental encoder+HES, SinCos, SinCos+HES, HIPERFACE absolute encoder single and multiturn, digital HIPERFACE DSL absolute encoder, digital EnDat 2.2 absolute encoder, linear absolute encoder

ENCODER EMULATION

Incremental TTL (differential output)

2 ANALOG INPUTS

12bits +/-10V

1 ANALOG OUTPUT

8 bits +/- 2,5V

5 DIGITAL INPUTS

24Vdc optoisolated: general purpose or configurable as Capture, Index, Limit switch +/-, Enable, STEP/DIR

3 DIGITAL OUTPUTS

Parametrable 24Vdc max 300mA with dedicated terminal connection for motor brake control (external power device required)

BRAKING RESISTOR

35W included. External connections available

STO FUNCTION

2 channels, SIL3

MOTOR THERMAL SENSOR

PTC/NTC

EMC FILTER

Choke integrated

CERTIFICATIONS

CE

UL (non disponibile sul modello LBD400 200A; per i modelli UL file E211056)

  • SCARICA IL CATALOGO

    LBD230 LBDHP400

LBD è adatto al tuo progetto? Prova il disegno 3D

LBD400_8A_20A_45A LBD400_100A LBD400_200A LBD230_5A_11A_17A
